Votre voyant moteur s'est allumé et vous voulez comprendre pourquoi ? Vous voulez surveiller la santé de votre moteur ou économiser sur les diagnostics garage ? La prise OBD de votre véhicule vous donne accès à plusieurs informations utiles sur votre véhicule.
Ce guide pratique vous explique comment l'utiliser et quels outils de diagnostic choisir selon votre budget.
La prise OBD : définition et rôle dans votre véhicule
La prise OBD (On-Board Diagnostics) est un connecteur standardisé présent dans l'habitacle de votre véhicule qui permet d'accéder aux données de diagnostic du système électronique embarqué. Cette interface physique est un genre d'intermédiaire entre les calculateurs de votre voiture et les outils de diagnostic externes.
Concrètement, la prise OBD est un port de communication bidirectionnel : lorsque vous branchez une valise de diagnostic ou un lecteur de codes sur cette prise, l'outil envoie des requêtes aux différents calculateurs du véhicule. En retour, ces calculateurs transmettent des informations sur leur fonctionnement :
- Régime moteur ;
- Température du liquide de refroidissement ;
- Vitesse du véhicule ;
- Pression du carburant ;
- Position du papillon des gaz, etc.
La prise OBD joue deux rôles majeurs, à commencer par le contrôle des émissions polluantes. Le système surveille en permanence le bon fonctionnement des composants liés à la dépollution, à savoir le catalyseur, les sondes lambda, le système d'injection, la vanne EGR et le filtre à particules sur les diesels.
En plus du diagnostic antipollution, la prise OBD permet d'identifier rapidement l'origine d'une panne. Plutôt que de procéder par élimination en testant chaque composant (méthode classique), le mécanicien peut directement lire les codes défauts stockés et accéder aux données en temps réel pour affiner son diagnostic, avec toutefois quelques limites que nous verrons plus loin dans ce guide.
Exemple : le code P0301 indique directement un raté d'allumage sur le cylindre 1, ce qui oriente rapidement vers les bougies, bobines ou injecteurs de ce cylindre en particulier.
Historique et évolution de la prise OBD
.jpg)
#1 Les débuts de l’OBD et la première norme OBD1
L’OBD naît aux États-Unis à la fin des années 1980, sous l’impulsion des autorités californiennes, confrontées à une pollution atmosphérique importante. Le principe : installer un système électronique capable de surveiller les organes mécaniques liés à la dépollution et de détecter les défaillances.
En 1991, la Californie impose la première norme officielle, l’OBD1. Elle permet alors de relever des codes défauts moteur mais reste limitée : chaque constructeur utilise son propre connecteur et ses propres protocoles, ce qui complique le diagnostic pour les ateliers et les automobilistes.
L’OBD2 ou la standardisation du diagnostic
En 1996, les États-Unis passent à la norme OBD2, qui marque un tournant majeur. Le connecteur devient unique à 16 broches et les protocoles de communication sont harmonisés pour tous les constructeurs automobiles.
Pour les ateliers comme pour les conducteurs, le diagnostic devient beaucoup plus simple : un seul outil de lecture peut désormais fonctionner sur la majorité des véhicules compatibles. Cette standardisation facilite aussi l’entretien et accélère la détection des pannes.
L’EOBD : l’adoption européenne de la prise OBD
L’Europe adopte sa propre déclinaison de la norme, appelée EOBD (European On-Board Diagnostics), pour aligner les véhicules sur des exigences communes de diagnostic et de contrôle des émissions. Cette obligation s’applique aux véhicules essence immatriculés à partir de 2001 et aux diesels à partir de 2004. L’entrée en vigueur de la norme pour les véhicules utilitaires et professionnels a été retardée à 2006/2007.
En clair : si votre véhicule a été fabriqué après ces dates, vous avez une prise OBD2 standardisée.
À quoi ressemble la prise OBD ?
La prise OBD2 est un connecteur trapézoïdal standardisé à 16 broches disposées sur deux rangées de 8. Vous allez rapidement la reconnaître : plus large en haut qu'en bas, elle mesure environ 5 cm de largeur sur 2 cm de hauteur. Cette forme empêche tout branchement incorrect de l'outil de diagnostic (ce qu’on appelle un détrompeur).
Les 16 broches du connecteur ne sont pas toutes systématiquement utilisées. Certaines positions restent vides selon le protocole de communication employé par le véhicule. Les broches 4 et 5 correspondent à la masse, la broche 16 fournit l'alimentation permanente en 12 volts directement depuis la batterie. Cette alimentation permet aux outils de diagnostic de fonctionner sans source d'énergie externe.
Sur la plupart des véhicules en circulation depuis 2005, les broches 6 et 14 assurent la communication via le protocole CAN. Les véhicules plus anciens utilisent généralement les broches 7 et 15 (protocoles ISO avec lignes K et L).
Le connecteur OBD2 existe en deux versions :
- Le type A pour les véhicules 12 volts (voitures particulières et utilitaires légers) ;
- Le type B pour les véhicules 24 volts (poids lourds).
La différence visuelle reste minime : le type B présente une rainure centrale divisée en deux, mais l'agencement des broches est identique.
Où se trouve la prise OBD dans ma voiture ?
Sur la majorité des véhicules compatibles OBD2 ou EOBD, la prise se situe dans l’habitacle, quasiment toujours à proximité du poste de conduite. Les constructeurs doivent respecter une règle : la prise doit être accessible dans un rayon d’environ un mètre autour du volant.
Quelques exemples :
- Sous le tableau de bord, juste sous la colonne de direction. C’est le cas sur la Renault Clio V, la Peugeot 208 II, la Citroën C3 III ou encore la VW Golf VII ;
- Derrière une petite trappe ou un cache en plastique près du volant, par exemple dans la DS 7, l’Audi Q3, et la Toyota Yaris IV ;
- À gauche ou à droite de la colonne de direction, selon les modèles : à gauche sur BMW Série 3 F30 et VW Golf VII, à droite sur DS 4 et DS 7 Crossback.
Sur certains modèles anciens, la prise OBD peut se trouver sous la boîte à gants (comme sur le Hyundai Galloper) ou près du levier de vitesse. Mais il s’agit d’exceptions.
Quelles sont les informations accessibles via la prise OBD ?
#1 Les données moteur en temps réel : régime, températures, pressions, etc.
La prise OBD permet d'accéder à plusieurs dizaines de paramètres moteur en temps réel, qu’on appelle les PIDs (Parameter IDentifiers). Ces données proviennent directement des capteurs du véhicule et sont mises à jour plusieurs fois par seconde.
Pour y accéder, vous aurez besoin d'un outil de diagnostic branché sur la prise OBD, qui interroge les calculateurs via le mode 01 du protocole OBD2. Voici les 4 principales catégories de données accessibles et leur utilité pour vous en tant que conducteur.
Les paramètres moteur de base
- Le régime moteur (tr/min) permet de vérifier que le ralenti est stable (généralement entre 700 et 900 tr/min à chaud) ;
- La température du liquide de refroidissement indique si le moteur chauffe normalement (85-95°C en fonctionnement normal) ou s'il y a un risque de surchauffe ;
- La température d'air d'admission aide à détecter des problèmes d'intercooler sur les turbos ;
- L’avance à l'allumage révèle si le moteur cliquette ou si l'avance est anormalement retardée.
Les paramètres de carburant et combustion
- La pression du rail d'injection (diesels) doit correspondre aux valeurs constructeur. Autrement, il y a probablement un problème de pompe haute pression ;
- La correction de carburant court et long terme indique si le moteur tourne trop riche ou trop pauvre (valeurs normales entre -10% et +10%) ;
- La pression absolue du collecteur d'admission permet de détecter des fuites d'air ou des problèmes de turbo ;
- La position du papillon des gaz vérifie que l'accélérateur répond correctement.
Les données de dépollution
- Les valeurs des sondes lambda oscillent normalement entre 0.1 V et 0.9 V. Une valeur figée indique une sonde défaillante ;
- La température du catalyseur doit monter rapidement après démarrage (300 - 800° C en fonctionnement) ;
- L’état de régénération du FAP (diesel) indique si le filtre à particules est encrassé.
Les informations de conduite
- La vitesse du véhicule permet de vérifier la cohérence avec le compteur ;
- La charge calculée du moteur renseigne sur le pourcentage de sollicitation du moteur ;
- La consommation instantanée est un calcul approximatif basé sur l'injection.
#2 Les codes défauts stockés et leur signification
Lorsqu'un dysfonctionnement est détecté, le calculateur enregistre un code défaut dans sa mémoire. C’est ce qu’on appelle les codes DTC (Diagnostic Trouble Codes), qui suivent une structure standardisée de 5 caractères : une lettre suivie de 4 chiffres. Chaque code est associé à un problème plus ou moins précis, ce qui permet d'orienter le diagnostic du mécanicien.
La première lettre indique la catégorie du problème :
- P (Powertrain) : concerne le moteur et la transmission. Les codes « P » sont de loin les plus fréquents ;
- B (Body) : carrosserie, airbags, climatisation ;
- C (Chassis) : ABS, ESP et direction assistée ;
- U (Network) : problèmes de communication entre calculateurs.
Le deuxième caractère distingue l'origine du code :
- 0 : code générique standardisé, identique pour toutes les marques ;
- 1 : code constructeur, propre à une marque ;
- 2 ou 3 : codes mixtes ou réservés.
Les trois derniers chiffres identifient le défaut en cause. Le troisième chiffre indique le sous-système (1 pour l'alimentation en air/carburant, 3 pour l'allumage, etc.), les deux derniers précisent le composant ou le circuit concerné. Voici quelques exemples fréquents :
- P0300 : ratés d'allumage aléatoires détectés ;
- P0171 : mélange trop pauvre (banc 1) ;
- P0401 : débit insuffisant de recirculation des gaz d'échappement (EGR) ;
- P0420 : efficacité du catalyseur en dessous du seuil (banc 1).
Les 4 états des codes OBD
Un code OBD peut avoir 4 statuts :
- Actif/Présent : le défaut est actuellement détecté par le calculateur ;
- Mémorisé/Historique : le défaut s'est produit mais n'est plus présent ;
- Intermittent : le défaut apparaît et disparaît de façon aléatoire ;
- Permanent : le défaut est confirmé et nécessite plusieurs cycles de conduite sans incident pour s'effacer automatiquement.
La prise OBD permet de lire ces codes via le mode 03 du protocole OBD2. Certains défauts allument immédiatement le voyant moteur, d'autres nécessitent plusieurs détections consécutives. Un code présent n'indique pas forcément une panne grave : par exemple, un bouchon de réservoir mal serré peut générer un code d'évaporation P0442.
Pour interpréter correctement les codes OBD et connaître leur gravité, les causes probables et les réparations nécessaires, consultez notre dossier exhaustif sur les codes d’erreur OBD. Chaque code y est détaillé avec son niveau de gravité, les coûts de réparation estimés et nos conseils pratiques.
Données gelées et historique des pannes OBD
.jpg)
Quand un calculateur moteur détecte un défaut, la prise OBD ne sert pas seulement à lire un code d’erreur : elle permet aussi d’accéder aux données gelées (freeze frame) enregistrées au moment exact où le problème est apparu. Ces informations donnent un genre de photographie du comportement du moteur et des capteurs.
Grâce à un lecteur branché sur la prise OBD, vous allez pouvoir visualiser :
- Le régime moteur au moment de la détection ;
- La vitesse du véhicule ;
- La température du liquide de refroidissement ;
- La pression absolue du collecteur d’admission ;
- La position du papillon des gaz.
En revanche, tous les véhicules ne fournissent pas le même niveau de détail via la prise OBD. Certains modèles n’enregistrent qu’un seul freeze frame par défaut, d’autres stockent plusieurs « instantanés » pour affiner le diagnostic.

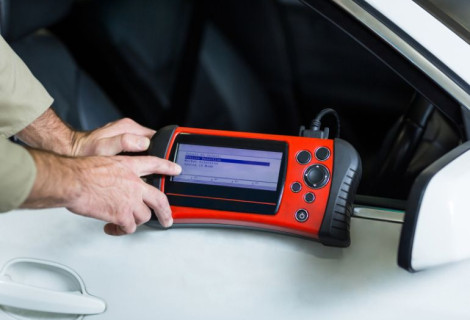

Les outils de diagnostic pour exploiter la prise OBD
#1 Les valises de diagnostic professionnelles
Les valises de diagnostic professionnelles permettent d'accéder à l'ensemble des calculateurs du véhicule (au-delà des fonctions OBD standard). Elles communiquent avec tous les systèmes électroniques du véhicule : moteur, boîte de vitesses, ABS, airbags, climatisation, système multimédia…
Les principales marques du marché professionnel sont Bosch (avec la gamme KTS), Delphi DS, Launch X431, Autel MaxiSys et Snap-on. Elles permettent de :
- Lire et effacer tous les codes défauts (pas seulement les codes moteur) ;
- Paramétrer et coder les calculateurs ;
- Réinitialiser les services d'entretien ;
- Calibrer les capteurs ;
- Tester les actionneurs ;
- Programmer les clés.
Combien coûte une valise OBD professionnelle ?
Les prix vont de 400 € pour les modèles d'entrée de gamme (Launch Creader) à plus de 3 000 € pour les équipements haut de gamme (Autel MaxiSys Elite, Bosch KTS). À ces tarifs s'ajoutent souvent des abonnements annuels pour les mises à jour (200 à 800 €/an selon les marques).
Ces outils visent donc les mécaniciens et les particuliers qui interviennent régulièrement sur plusieurs véhicules. Pour un conducteur qui souhaite simplement lire les codes défauts de sa voiture, l'investissement reste disproportionné.
#2 Les lecteurs OBD grand public
Ce sont des boîtiers simples qui se branchent directement sur la prise OBD pour lire et effacer les codes défauts moteur. Vendus entre 20 et 100 €, ces appareils permettent d'éteindre le voyant moteur et d'identifier l'origine d'une panne sans passer par un garage.
- Les modèles d'entrée de gamme (30 – 50 €) comme les Konnwei KW310 ou Ancel AD310 affichent uniquement les codes défauts sur un petit écran LCD. Ils permettent de lire les codes génériques (P0xxx) et de les effacer après réparation ;
- Les modèles intermédiaires (40 – 70 €) ajoutent la lecture des données en temps réel et parfois un écran couleur ;
- Les versions haut de gamme grand public (autour de 100 €) comme le Foxwell NT301 ou l'Autel AL519 proposent en plus les codes constructeur sur certaines marques et des fonctions de test (capteur O2, moniteur EVAP…).
Ces lecteurs restent limités aux données OBD standard du calculateur moteur. Ils n'accèdent pas aux autres systèmes du véhicule (ABS, airbags, climatisation) et ne permettent aucun paramétrage ni codage.
#3 Adaptateurs prise OBD Bluetooth/WiFi et applications mobiles
Ces petits boîtiers se branchent sur la prise OBD et transmettent les données vers votre smartphone ou tablette via une application. Le modèle le plus répandu est l'adaptateur ELM327, avec Torque Pro (5 €), OBD Fusion (10 €), Car Scanner ELM OBD2 ou OBD Driver (toutes deux gratuites).
L'ensemble adaptateur + application permet de :
- Lire et effacer les codes défauts
- Afficher les données moteur en temps réel sur l'écran du téléphone
- Enregistrer des trajets pour analyser la conduite ou la consommation
- Créer des alertes personnalisées (température excessive, régime trop élevé)
- Exporter les données en CSV pour analyse ultérieure
Utilisation pratique et limites de la prise OBD

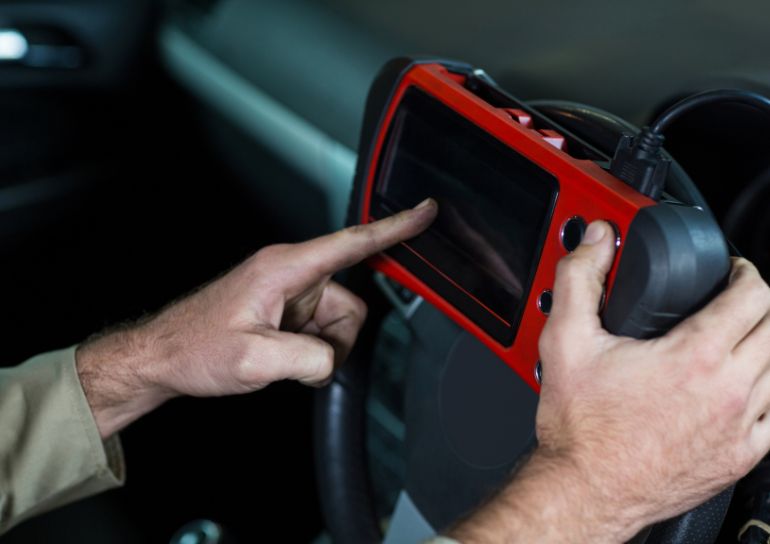

Comment brancher et utiliser un outil de diagnostic sur la prise OBD ?
Commencez par localiser le connecteur dans l'habitacle (voir la partie « Où se trouve la prise OBD dans la voiture » plus haut). Branchez votre outil de diagnostic directement sur la prise.
Mettez le contact sans démarrer le moteur (position 2 de la clé). L'outil s'initialise et établit la communication avec les calculateurs. Sur certains véhicules anciens, vous devrez peut-être démarrer le moteur pour que la connexion s'établisse.
Une fois connecté, l'interface de l'outil propose généralement plusieurs options :
- Lire les codes défauts pour identifier les pannes mémorisées ;
- Afficher les données en temps réel des différents capteurs ;
- Effacer les codes défauts après réparation ;
- Consulter les données gelées (freeze frame) ;
- Vérifier l'état des moniteurs OBD (readiness).
Si l'outil ne parvient pas à communiquer, vérifiez que le contact est bien mis et que l'outil est compatible avec votre véhicule. Les véhicules antérieurs à 2001 (essence) ou 2004 (diesel) peuvent ne pas être compatibles OBD2. De même, certains véhicules électriques ou hybrides utilisent des protocoles propriétaires non compatibles avec l’OBD2.
L'effacement des codes défauts via la prise OBD : quand et comment ?
L'effacement d'un code défaut via la prise OBD se fait en quelques secondes depuis le menu de votre outil de diagnostic (généralement option « Effacer les codes » ou « Clear DTCs »). Cette action supprime les codes mémorisés et éteint le voyant moteur au tableau de bord.
Quand effacer un code défaut : uniquement après avoir identifié et réparé le problème. Si vous avez remplacé une sonde lambda défaillante, changé les bougies qui causaient des ratés d'allumage ou simplement resserré un bouchon de réservoir mal fermé, l'effacement du code confirme que la réparation est terminée.
Quand ne SURTOUT pas effacer : n'effacez jamais un code sans comprendre son origine. Le voyant moteur se rallumera au prochain cycle de conduite si le problème persiste. Pire, effacer des codes avant le contrôle technique est inutile : les contrôleurs vérifient aussi les moniteurs OBD (readiness) qui révèlent qu'un effacement récent a eu lieu. Le véhicule sera recalé si les moniteurs ne sont pas prêts.
Les limites du diagnostic via la prise OBD
La prise OBD donne accès uniquement aux données liées aux émissions polluantes et au groupe motopropulseur. Les systèmes de confort, de sécurité passive et d'aide à la conduite restent inaccessibles via le protocole OBD2 standard.
En clair : vous ne pourrez pas diagnostiquer un problème de lève-vitre, de verrouillage centralisé, de radar de recul ou de caméra via la prise OBD.
Les codes défauts OBD indiquent un symptôme, pas forcément la cause racine. Un code P0171 (mélange pauvre) peut provenir d'une fuite d'air, d'un débitmètre défaillant, d'injecteurs bouchés ou d'une pompe à essence fatiguée. Le code oriente le diagnostic mais ne remplace pas une investigation mécanique approfondie.
Enfin, certains constructeurs, notamment le Groupe Stellantis, VW et Mercedes-Benz, bloquent volontairement l'accès aux données via des passerelles (gateway). Sur certains de leurs modèles, même un outil compatible ne pourra lire que les informations minimales requises par la législation.
