Comment remplacer le tuyau d’arrivée d’huile sur turbo 1.6 HDi ?

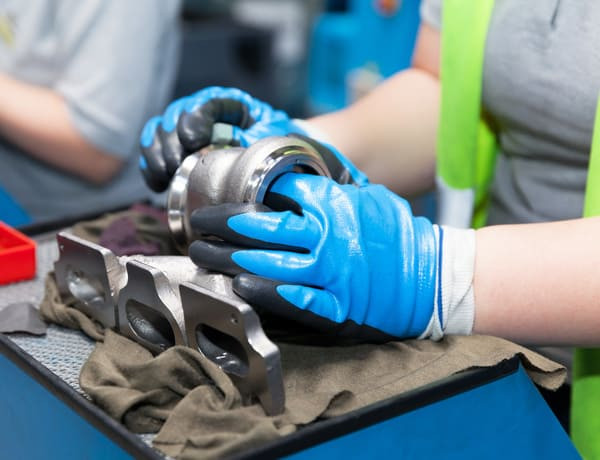

changer tuyau graissage turbo 1.6 HDI

Vous souhaitez changer le tuyau de graissage d’un turbo 1.6 HDi ? Cette pièce est un élément indispensable pour assurer la bonne lubrification de votre turbocompresseur. Néanmoins, il se peut que des pannes apparaissent sur cette durite et entraînent la détérioration prématurée de votre turbo. Mister Turbo vous explique les conséquences de ces dysfonctionnements et comment remplacer le tuyau de graissage sur un moteur diesel.

À quoi sert le tuyau de graissage d'un turbo 1.6 HDi ?

Un turbo est principalement constitué d’un compresseur, d’une turbine, d’un palier et d’un système de lubrification. En effet, le turbocompresseur a besoin d’être lubrifié pour fonctionner normalement. De plus, le palier qui relie la turbine (arrivée des gaz d’échappement) et le compresseur (aspiration de l’air extérieur) doit obligatoirement être graissé pour que votre turbo puisse tourner à des vitesses élevées (environ 200 000 tours par minute) et ne monte pas excessivement en température.

Pour assurer cette lubrification, l’huile provenant du moteur est utilisée pour être envoyée à l’intérieur du carter du turbo. Elle permet ainsi de graisser le palier et évite que le turbo ne casse. Néanmoins, il se peut que ce tuyau se détériore au fur et à mesure de son utilisation. Mister Turbo vous décrit ses pannes.

Quelles sont les pannes liées à un tuyau de graissage d'un turbo 1.6 HDi ?

Si le tuyau a trop de jeu au niveau des raccords du bloc-moteur et du turbo, l’huile peut facilement s’échapper. Il arrive également que les joints se détériorent après quelques années d’utilisation.

Le tuyau peut également laisser couler très peu d’huile et avec le temps, la lubrification n’est plus parfaite et la durée de vie de votre turbocompresseur peut être largement réduite. En effet, un manque de graissage peut endommager le palier et entraîner une casse du turbo.

Le tuyau de lubrification peut également rompre (ce type de panne est rencontré beaucoup plus rarement) avec les vibrations du moteur. En effet, ce type de contrainte peut «fatiguer» le métal et à partir d’une certaine limite, la conduite de graissage peut céder.

Un mauvais serrage au niveau des vis du bloc moteur et du turbo peut également être une source de panne.

Il se peut également qu’une huile de mauvaise qualité ou trop usagée soit à l’origine d’un dysfonctionnement sur le tuyau de graissage. En effet, si la viscosité n’est plus au bon indice, les contraintes subies par la conduite ne seront plus les mêmes. Dans ce cadre, il est important d’effectuer les vidanges selon les préconisations du constructeur. Le type d’huile avec les bons indices vous sont alors communiqués et les fréquences de vidange en fonction du type de conduite vous sont données.

Comment réparer le tuyau de graissage d'un turbo de 1.6 HDi ?

Si vous constatez une des pannes précédemment décrites, la première chose à faire est de réparer le tuyau en métal. Il existe deux types de réparations :

  • la première consiste à remplacer l’ensemble, c’est-à-dire le tuyau de graissage ainsi que les vis et les joints ;

  • la deuxième consiste à diagnostiquer les vis et les joints. S’il n’y a que ces derniers à remplacer, vous n’avez pas besoin de changer la conduite de lubrification.

Dans les deux cas, vous devez tout d'abord localiser cette durite. Le point de sortie du bloc-moteur se situe généralement en dessous du turbo et le point d’entrée du système de lubrification au-dessus du turbo.

Vous devez prendre une clé Allen pour dévisser les embouts et faire sortir le tuyau de graissage. C’est une tige en métal qui possède plusieurs coudes afin d’épouser la forme du turbocompresseur.

Avant de remonter l’ensemble, il faut vous assurer que les embouts soient exempts d’impuretés. En effet, aucun élément indésirable ne doit pénétrer dans le système de lubrification. Cela mettrait en péril la durée de vie de votre turbo. Mister Turbo vous conseille d’utiliser un compresseur d’air relié à une soufflette pour envoyer de l’air, et chasser toutes les poussières et autres saletés des deux embouts.

Il faut ensuite placer les joints et vous pouvez procéder au vissage. Les deux embouts doivent rester alignés. Mister Turbo vous donne une petite astuce. Lorsque vous allez serrer, vous pouvez mettre une mèche en acier sur le côté du tuyau. Cette dernière va maintenir le tuyau en place et bien aligné, même lorsque vous vissez avec la clé Allen.

La revue technique pour les moteurs 1.6 HDi préconise un couple de serrage à 30 Newton par mètre pour les deux embouts. Afin de vérifier si c’est la bonne valeur, nous vous conseillons de vous renseigner auprès du constructeur. Une clé dynamométrique sera parfaite pour assurer la bonne valeur de serrage. Cette valeur est également à respecter pour que le trou du tuyau de graissage et de la vis soient parfaitement alignés afin de laisser passer l’huile.

Enfin, lorsque vous terminez le remontage de votre tuyau, il faut également savoir qu’un petit jeu au niveau des raccords est normal. En effet, afin d’éviter que les vibrations du moteur ne viennent détériorer prématurément le tuyau et ses raccords, le constructeur laisse un jeu mini.

Mister Turbo vous a décrit comment changer un tuyau de graissage sur votre turbo 1.6 HDi. Les pannes peuvent être bénignes comme un simple joint à remplacer ou importantes comme la casse du turbo due à une mauvaise lubrification. Dans les deux, il faut penser à remplacer les éléments défectueux. Si le tuyau de graissage est à remplacer, Mister Turbo vous propose de consulter les sites de vente en ligne. Il vous suffit de renseigner la motorisation pour trouver la bonne référence.
